          歡迎進入我們的網站,有任何意見或建議請致電或留言我們

          產品中心products

          TE19系列液壓站

          發布時間:2018-01-24來源:礦井提升機點擊:12517

          TE19系列液壓站

              TE190、TE191液壓站

              液壓站是礦井提升機制動系統的動力源、TE190、TE191液壓站是我公司新開發的產品,它可為各種型號提升機的盤型制動閘配套使用,也可為各類調壓式液動機械配套使用。

            該型號完全滿足2016年版的《煤礦安全規程》第425條關于“安全制動必須有并聯冗余的回油通道”的規定

              一、     型號組成



              二、參數

              額定壓力:7Mpa    12Mp兩種規格

              油泵*油壓:14Mpa

              殘     壓:≤0.5Mpa

              油泵排量:14升/分

              工作油溫:15℃—65℃

              用油牌號:N32#抗磨液壓油(冬季)

              N46#抗磨液壓油(夏季)

              比例調壓裝置允許*輸入電流:800mA

              電機功率/轉速:2.2KW/1400R

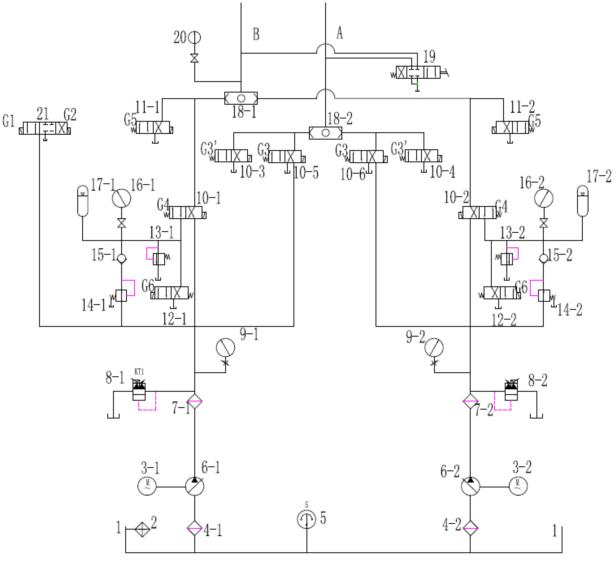

              三、工作原理圖




            備注:工作原理圖中的序號名稱詳見表1


            1

            油箱

            8

            比例溢流閥

            15

            單向閥

            2

            電加熱器

            9

            電接點壓力表

            16

            壓力表

            3

            電機

            10

            電磁換向閥

            17

            氮氣畜能器

            4

            吸油濾芯

            11

            電磁換向閥

            18

            液動換向閥

            5

            電接點溫度計

            12

            電磁換向閥

            19

            出油濾油器

            6

            齒輪泵

            13

            溢流閥

            20

            壓力傳感器

            7

            出油濾油器

            14

            減壓閥

            21

            電磁換向閥

             表1   元器件明細表



             電磁閥工作狀態

            G1

            G2

            G3

            G4

            G5

            G6

            正常工作

            -

            -

            +

            +

            +

            -

            井中緊急制動

            -

            -

            -

            -

            延時-

            延時+

                         井口緊急制動

            -

            -

            -

            -

            -

            +

            離合器

            狀態

            打開

            +

            -

            -

            -

            -

            -

            固定滾筒轉動

            +

            -

            +

            -

            -

            -

            合上

            -

            +

            -

            -

            -

            -

                                                                     表2   工作連鎖表



            四、常用配件規格型號



            序號

            代號

            名稱與規格

            序號

            代號

            名稱與規格

            1

            0形密封圈

            φ12*1.8

            12

            溫度表

            0-100°C

            2

            0形密封圈

            φ12*2.1

            13

            蓄能器

            NXQ-A-0.63/20-L-Y

            3

            0形密封圈

            φ16*2.4

            14

            液位計

            YWZ-1507

            4

            0形密封圈

            φ16*2.1

            15

            精濾油器

            HDX-63×10

            5

            電液調壓閥

            JYB-03-C-20

            16

            壓差返訊器

            CS-V

            6

            油泵

            CBN-10

            17

            濾油器

            ZU-H25×20S

            7

            三相異步電動機

            2.2KW

            18

            溢流閥

            MRV-2P

            8

            通氣閥

            /

            19

            單向閥

            MCV-02P

            9

            壓力表

            0-10MPa

            20

            減壓閥

            MBRV-02P

            10

            電接點壓力表

            0-10MPa

            21

            電磁閥

            DSG-01-2B3-D24-N-50

            11

            壓力表開關

            KA-1.8/2DE
